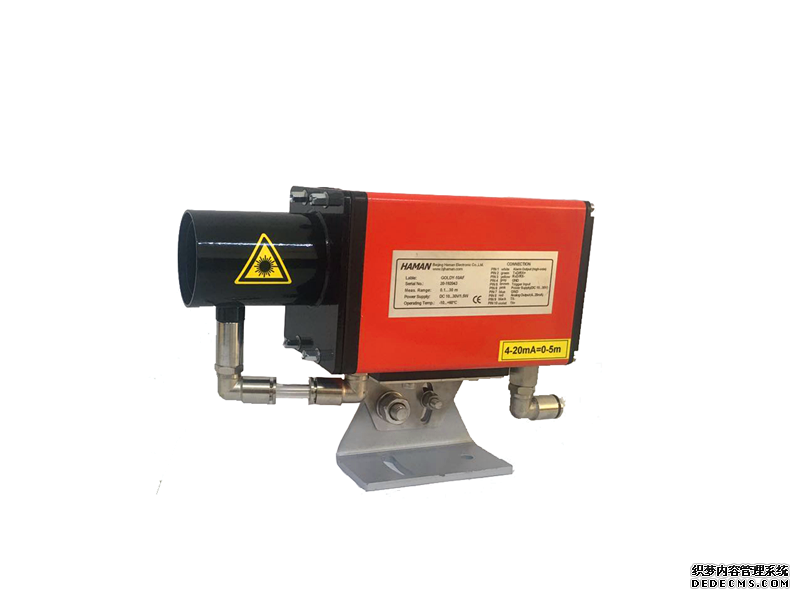

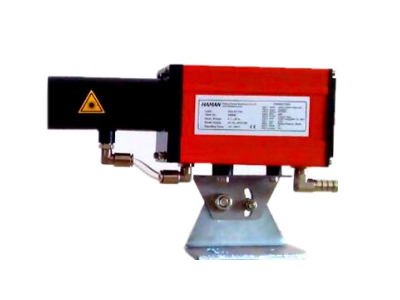

GOLDY-10A 型激光铝水液位计专门用于测量各种工况下铝水液位的高度，用于显示和闭环控制铝水液位高度。

一、特点：

● 在高温环境下，仍能保持很高的测量精度和可靠性

● 测量范围大于 10 米

● 采用相位差原理，测量精度高，重复精度可达±0.5mm

● 可编程模拟量 4-20mA 输出（三线制），方便现场设定量程。

● 通过笔记本电脑或手操器，可以查看仪表工作状态，修改仪表参数

● RS232/422 串口用于仪表调试和信号输出

● 具有信号强度指示功能，方便调试和维护

● 工作电压范围 10-30V，耗电量小于 1.5W

● 使用红色激光，易于瞄准被测物，易于调整维护。

● 双层铸铝外壳，具有气冷和空气吹扫功能

● L 型支架安装方式和弹簧安装方式，方便安装和精确调整

二、技术参数

三、电缆接线表及功能定义

四、仪表上电

● 首先按照接线表连接电源和输出；

● 正确连接 RS232 串行口用于仪表调试

● 不用的电线端头一定采取隔离处理，以防短路！

五、调试软件和参数设置

● 运行液位计专用软件（画面如右侧图所示），读取、设置仪表参数。观察仪表工作状态。

● 液位计具有信号强度指示功能，通过观察信号强度可以指导安装和发现液位计的使用及维护状态

六、外壳和冷却

七、现场使用建议

● 激光液位计与液面之间的安装高度应大于 1.5m，以便降低环境温度，同时又利于调整维护。

● 在测量窗口上面，增加压缩空气横向吹扫气嘴，在第一时间将上来的热气吹开。

● 保证为仪表提供的压缩空气温度低于 45℃；

● 在激光铝水液位计的下面安装隔温板，安装一层或者多层视现场情况而定。

● 在激光铝水液位计的周围增加隔温板（如果需要的话），以减少来自其它热源的热辐射。

● 当铝水液面清洁光亮时，建议采用弹簧安装方式。需仔细调整激光液位计安装角度。

● 保证铝水液位计的玻璃窗口清洁，定期擦拭。（警惕：现场时有大量白色粉末附着在镜头上面！）

八、典型应用

● 铝水槽液面高度检测；铸铝锭高度（厚度）实时检测

● 熔炼炉铝水液面高度检测；铸造炉铝水液面高度检测

● 铜、锌、锂等金属液面高度检测
